液压油泵分类详解及工作原理图解

   作为液压系统的核心部件液压油泵是能量转换装置，能将原动机提供的机械能转换为液压能，是液压系统中的液压能源，是组成液压系统的心脏，用它向液压系统输送足够量的压力油，从而推动执行元件对外做功。

      液压泵的分类方法很多，其各种分类方法如下。

    各种液压泵都可以制造成定量泵，如齿轮泵（外啮合式、内啮合式）、叶片泵（单作用式、双作用式）、柱塞泵〔轴向式、径向式）和螺扞泵（双螺杆式、三螺杆式）；有的液压泵能制造成变量泵，如单作用叶片泵、轴向柱塞泵和径向柱塞泵。
    按泵的每转排量是否能调节分为定量泵和变量泵。
    按泵的排油方向分为单向泵和双向泵。
    按泵的工作压力分为低压泵（压力小于2.5Mpa）、中压泵（压力为2.5Mpa~8Mpa）、中髙压泵（压力为8 Mpa~16Mpa）、高压泵（压力为16Mpa~32Mpa）和超髙压泵（压力大于32Mpa）。
泵的分类方式有多种按其结构不同，液压泵可分为齿轮泵，叶片泵、柱塞泵和螺杆泉;按其压力不同，又可分为低压泵、中压泵、中高压泵、高压泵和超高压泵;按其输出流量能否调节，又分为定量泵和变量泵。相信通过以下的图解让大家比较清晰地理解液压泵的分类条件和类型，分类图解图如下:

液压泵的工作原理

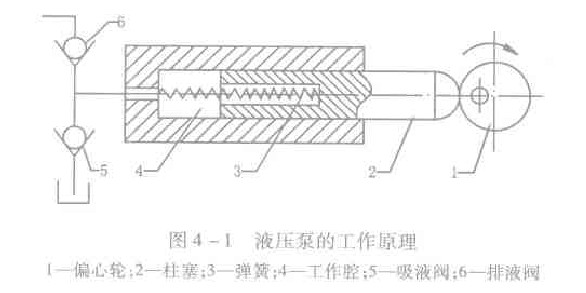

    液压泵的类型虽然不同，但它们的工作原理却是相同的。现以单柱塞泵为例说明液压泵的基本工作原理。如图4-1所示，偏心轮1旋转时，柱塞2在偏心轮和弹簧3的作用下在缸体内左右移动。柱塞2右移时，缸体中的密封工作腔4容积变大，产生真空，邮箱中的油液在大气压力的推动下打开吸液阀5进入工作腔4；柱塞左移时，缸孔中的工作腔变小，油液被强迫通过排液阀6进入系统中。当偏心轮连续旋转时，便周而复始地重复上述过程。
由以上所述可得液压泵工作的基本条件：

    (1)密封容积的变化是液压泵实现吸、排液的根本原因，因此，密封而.又可以变化的容积是液压泵必须具备的基本结构，所以液压泵也称容积式液压泵一显然。液压泵所产生的流的流量与其密封容积的变化量和单位时间内容积变化的次数成比例。
    (2)具有隔离吸液腔和排液腔(即隔离低压和高压液体)的装置—配流(油)装置.使液压泵能连续有规律地吸人和排出工作液体.配流装置的结构因液压泵的形式而异.有阀式、盘式和轴式配流装置。
    (3)箱内的工作液体始终具有不低于一个大气压的绝对压力。这是保证液压泵能从油箱吸液的必要外部条件。因此，一般油箱的液面总是与大气相通的。
