TB系列丹尼逊Denison单联泵型号代码说明

发布时间：2013-01-07 浏览次数：2121次

TB 系列 – 单联泵
8.8 - 39.7 ml/rev. - 190 bar


丹尼逊TB系列单泵型號说明 ................................................................................................................................................................... 例 : TB-011-1R00-A100


1. TB-011-1R00-A100................................... 系列号

2. TB-011-1R00-A100................................ 泵芯尺寸

尺寸........... ml/rev

尺寸........... ml/rev

尺寸........... ml/rev

003............... 8.8

006............. 20.7

011............. 35.6

004............. 12.8

008............. 26.1

012............. 39.7

005............. 16.0

009............. 31.5



3. TB-011-1R00-A100................................ 轴伸形式

4. TB-011-1R00-A100...................................... 转向

顺时针 / 逆时针

R / L

5. TB-011-1R00-A100................................ 油口布置

P & S : 正面 / 反面

01 / 00



6. TB-011-1R00-A100................................... 设计號

7. TB-011-1R00-A100................................ 密封等级

丁晴橡胶：矿物油

1

9. TB-011-1R00-A100................................ 油口连接

P压力油口

螺纹

SAE, 4 螺栓法兰

S吸油口

SAE-12

¾” NPTF

¾”

螺纹

SAE-20

00

-

-

1” ¼ NPTF

03

0X

-

SAE, 4 螺栓法兰

1” ¼

-

-

01

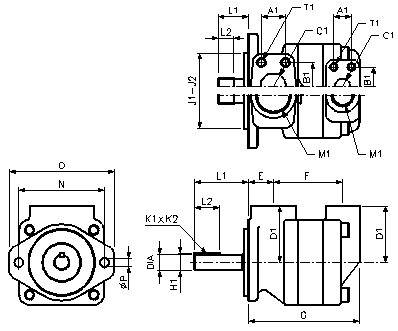

TB

E

31.0

F

86.0

G

145.2

J1
J2

82.55
82.50

N

106.4

O

130.4

ÆP

11.1



















































軸伸

最大扭矩 (N.m)

尺寸 (mm)

TB

L1

L2

直径

K1 x K2

H1



1

平键 : 无 SAE (Æ19)

˜

67.50

31.70

19.050 - 19.025

4.775x4.724

21.14



3

花键 : 无 SAE

˜

38.00

19.05

Class 1-J498b, 16/32 d.p. - 11 牙



4

花键 : SAE A

˜

31.30

15.00

Class 1-J498b, 16/32 d.p. -   9 牙





油口选项

尺寸 (mm)

A1

B1

ÆC1

D1

T1口螺纹

00

P

螺纹, SAE

SAE - 12 (1” 1/16 - 12UNF)

69.8

-

S

螺纹, SAE

SAE - 20 (1” 5/8 - 12UNF)

69.8

-

01

P

SAE - ¾"

22.2

47.6

19.0

69.8

3/8”-16UNC x 22.0

S

SAE - 1 ¼”

30.2

58.7

31.8

69.8

7/16”-14UNC x 22.0

03

P

螺纹, SAE

M1 = SAE - 12 (1” 1/16 - 12UNF)

69.8

-

S

螺纹, NPTF

M1 = NPTF - 1” ¼

69.8

-

0X

P

螺纹, NPTF

M1 = NPTF - ¾”

69.8

-

S

螺纹, NPTF

M1 = NPTF - 1” ¼

69.8

-
